L4智能墨水屏单北斗RTK定位工牌

墨水屏定位工牌L4E

1.产品基本介绍

1.1产品简介

本产品是IP64生活防尘防水等级高精度人员管理工牌，采用低功耗MCU+4G Cat1通讯方式无线网络实现远程数据传输，兼容移动、联通、电信三大运营商通信网络，支持JT 808协议，系统平台对接方便快捷。

为了提高产品位精度，本产品具有北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位能力。室外定位采用双频全模定位，再外加一级放大/滤波电路，可满足1-3米左右的精度的能力。

室内定位方面，产品适应常规WIFI定位的需求，也可以在需要室内精准蓝牙信标定位的项目中，通过在室内每4~8米部署一个蓝牙信标，工牌按最快5秒的频率上传一组（4个信号最强）的蓝牙信标数据的方式，从而实现高质量的室内室外一体化定位需求。

产品内置高灵敏性重力传感器，可根据运动状态智能选择工作模式，如工作模式或休眠模式，以最大程度延长待机时间。

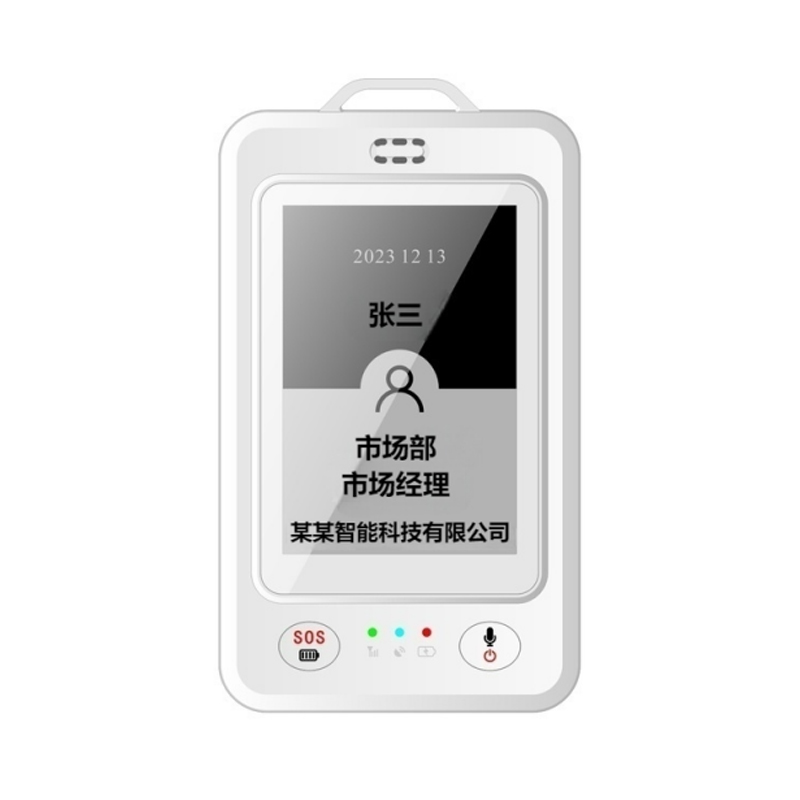

产品支持2.7寸EPD墨水屏，显示内容可以通过平台远程推送、自由切换显示内容。

产品内置蓝牙、语音、TTS、MIC、2个按键等软硬件系统资源，方便客户的项目功能定义。

产品内置默认1500mAH 3.7V高性能聚合物锂电池，待机时间不低于5天（前置条件：5分钟定位频率每天工作8小时）

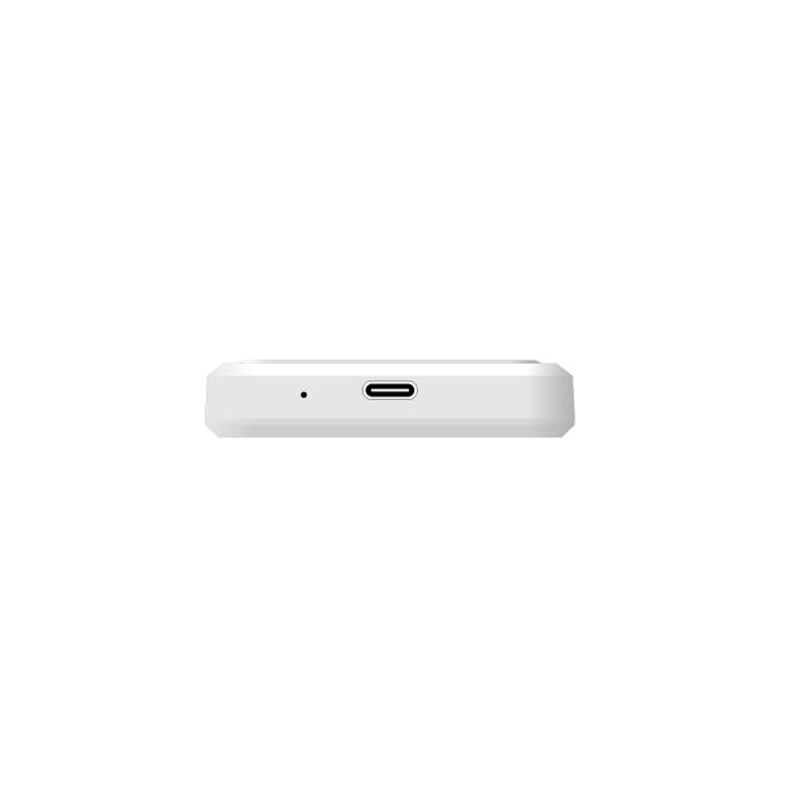

产品采用防水TYPE-C充电，5V/2A快充。

产品支持IP64生活防尘防水等级，可配合客户完成防爆或者第三方检测认证。

我司具备根据客户定制开发的业务，可根据客户需求定制支持北斗三代B1I或北斗三代B1I、B2I双频、者支持Galileo等导航系统或频点的导航模块

1.2应用领域

智慧环卫、智慧路政、智慧化工、信息城管、应急救援、颐养养老、智慧物流、户外活动等人员的管理与追踪等。

1.3功能特点

E-ink墨水屏：支持远程推送、显示DIY、消息推送实时更新。

精准定位：北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位。

          支持国产单北斗

          支持GPS北斗双频RTK

          支持单北斗RTK

          支持5G低功耗

远程请求定位：支持远程主动查询设备当前定位功能；

运动轨迹查询：默认3分钟上传一次定位，轻松实现人员位置管理（上传时间可远程设置）

防跌倒功能：重力传感器可识别人员摔倒报警。

围栏报警：可以自定义划分电子围栏，当人进或出电子围栏时，公众号或平台立即提醒。

SOS报警：当人员遭遇紧急事件，一键SOS报警立即向平台发送求救信息。

TTS播报：按按键TTS语音播报时间，播报平台下发的最后一条TTS语音。

打卡功能：按键打卡，GPS区域打卡，蓝牙信标打卡。

白名单管理功能：使用者可与白名单号码相互通话陌生电话无法接通；

防水设计：IP64生活防尘防水等级

1.4产品使用介绍

1.4.1 SIM卡安装方式

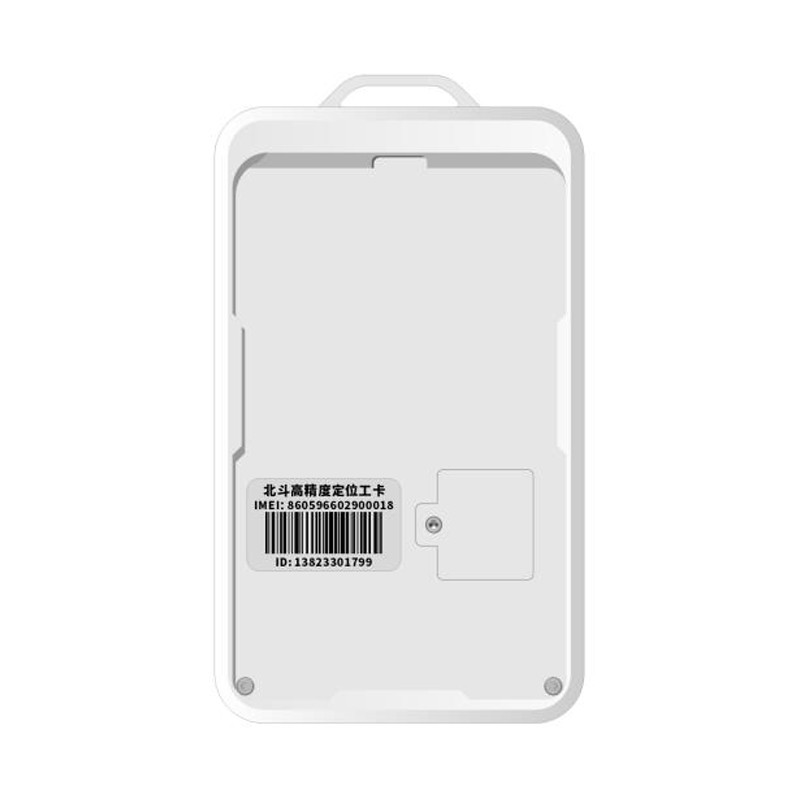

设备使用的是标准Nano SIM卡。卡槽为旋盖式卡槽，芯片面朝PCBA面方向放置，卡放平卡槽。

1.4.2 LED指示灯说明

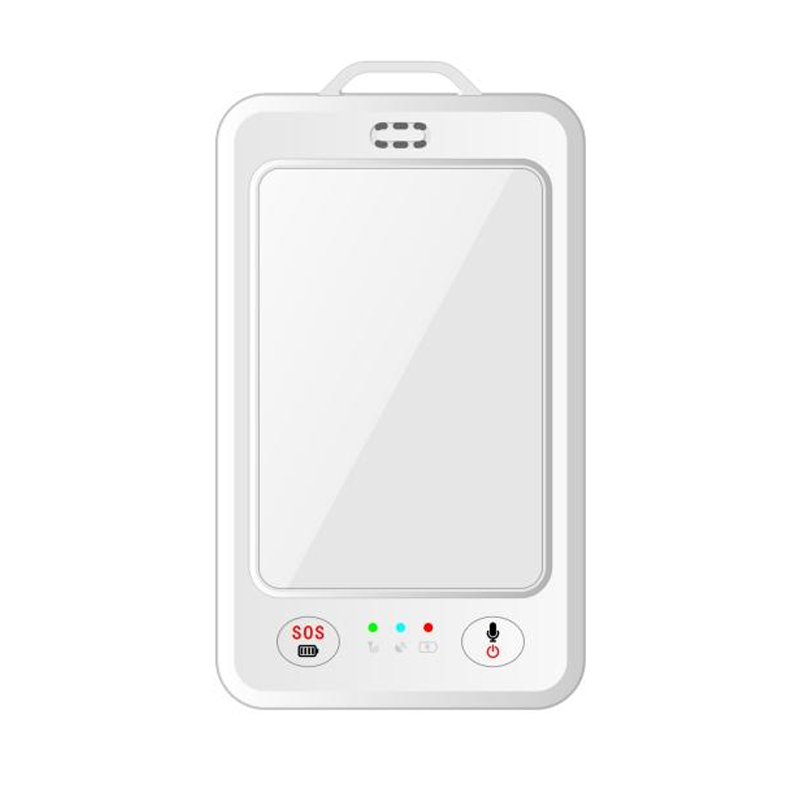

1.4.3 按键定义

注：实际按键功能可能有变。

按键图标	操作	功能定义
	短按	播报最后一条语音留言(24小时内发送的)
	长按	1.开机状态下,长按2秒关机,红色LED闪烁3次(间隔1秒)
		2.关机状态下,长按2秒开机,红色LED常亮3秒
	连按2次	下班打卡(可选)
	短按	播报当前时间及电量
	长按	1.SOS关闭状态,长按2秒开启SOS报警
		2.SOS开启状态下,长按2秒关闭SOS报警
	连按2次	上班打卡(可选)

1.开机

电池电压高于3.2V, 红色灯常亮3秒,正常开机

开机完成后30秒,语音提示:

      a)设备连接服务器,提示(成功连接云服务器)

      b)未插入sim卡,提示(请插入SIM卡)

      c)无信号或者SIM无效,提示(SIM卡注册失败)

      d)正在连接云服务器

2.关机

按开机键，红灯闪烁3下(1秒一闪),结束后执行关机

3.低电量

电池从高电压到低于3.3V. 语言提示(电池电量低,请及时充电)

4.低电量关机

电池电压低于3.2V，红色灯快速闪烁6下(200ms一闪),结束后设备执行关机

复位键

开关机长按20秒复位

6.TTS语音播报

  平台远程下发文字，语音播报功能

7.Eink显示屏

  平台远程下发文字，消息推送实时更新显示功能

2.硬件规格参数
