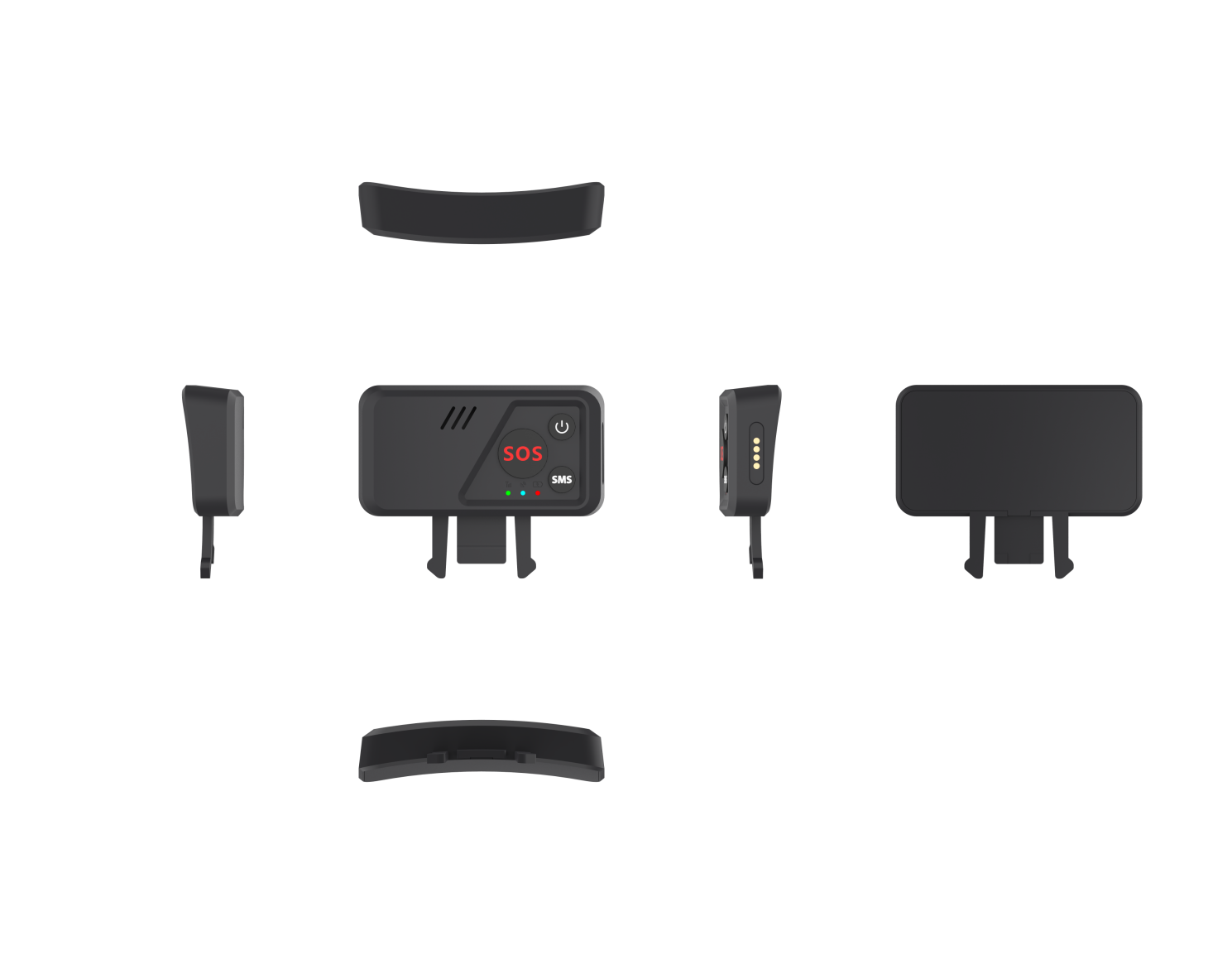

L1安全帽单北斗定位终端

安全帽定位终端L1

1.产品基本介绍

1.1产品简介

本产品是IP66生活防水级高精度人员管理安全帽定位终端，采用低功耗MCU+4G Cat1通讯方式无线网络实现远程数据传输，兼容移动、联通、电信三大运营商通信网络，支持JT 808协议，系统平台对接方便快捷。

为了提高产品位精度，本产品具有北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位能力。室外定位采用双频全模定位，室外定位采用双模双频定位、双模双频定位RTK厘米级定位、国产单北斗RTK厘米级定位，再外加一级放大/滤波电路，可满足0.1-1米左右的精度的能力。

室内定位方面，产品适应常规WIFI定位的需求，也可以在需要室内精准蓝牙信标定位的项目中，通过在室内每4~8米部署一个蓝牙信标，工牌按最快5秒的频率上传一组（4个信号最强）的蓝牙信标数据的方式，从而实现高质量的室内室外一体化定位需求。

产品内置高灵敏性重力传感器，可根据运动状态智能选择工作模式，如工作模式或休眠模式，以最大程度延长待机时间。

产品内置蓝牙、语音、TTS、3个按键等软硬件系统资源，方便客户的项目功能定义。

产品内置默认1000mAH 3.8V高压高性能纯钴高压聚合物锂电池，待机时间不低于3天（前置条件：5分钟定位频率每天工作8小时）

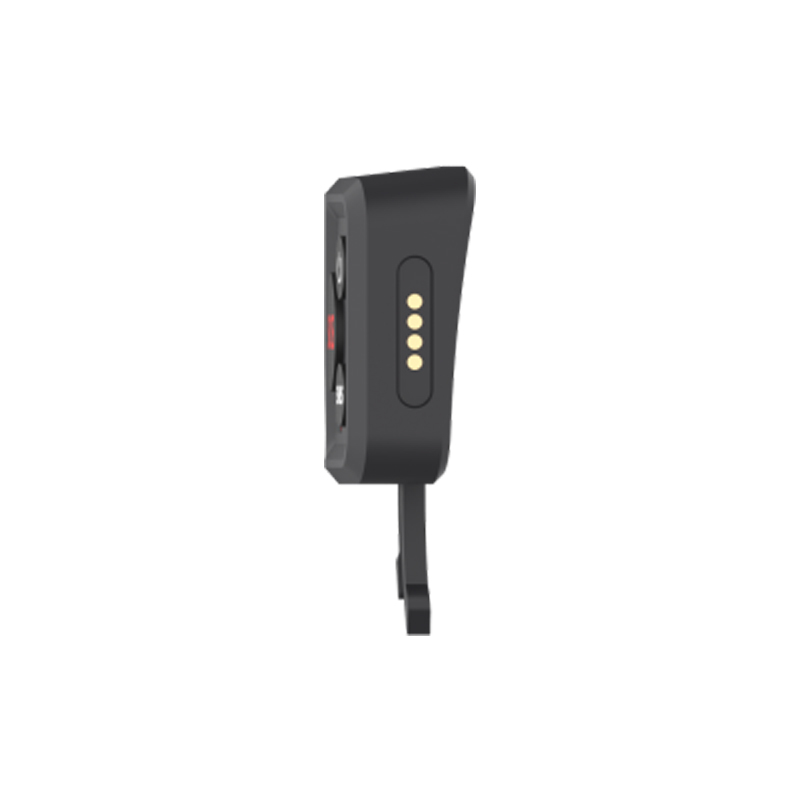

产品采用4pin POGOPIN充电，5V/1A快充。

产品支持IP66防护等级，可配合客户完成防爆或者第三方检测认证。

我司具备根据客户定制开发的业务，可根据客户需求定制支持北斗三代B1I或北斗三代B1I、B2I双频、者支持Galileo等导航系统或频点的导航模块

1.2应用领域

智慧工地、智慧路政、智慧化工、信息电力、应急救援、颐养养老、智慧物流、户外活动等人员的管理与追踪等。

1.3功能特点

精准定位：北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位。

          支持国产单北斗

          支持GPS北斗双频RTK

          支持单北斗RTK

          支持5G低功耗

远程请求定位：支持远程主动查询设备当前定位功能；

运动轨迹查询：默认3分钟上传一次定位，轻松实现人员位置管理（上传时间可远程设置）

防跌倒功能：重力传感器可识别人员摔倒报警。

围栏报警：可以自定义划分电子围栏，当人进或出电子围栏时，公众号或平台立即提醒。

SOS报警：当人员遭遇紧急事件，一键SOS报警立即向平台发送求救信息。

TTS播报：按按键TTS语音播报时间，播报平台下发的最后一条TTS语音。

打卡功能：按键打卡，GPS区域打卡，蓝牙信标打卡。

防水设计：IP66防水等级

1.4产品使用介绍

1.4.1 SIM卡安装方式

设备使用的内置卡（标准Nano SIM卡）。卡槽为旋盖式卡槽，芯片面朝PCBA面方向放置，卡放平卡槽（兼容5*6贴片卡）。

1.4.2 LED指示灯说明

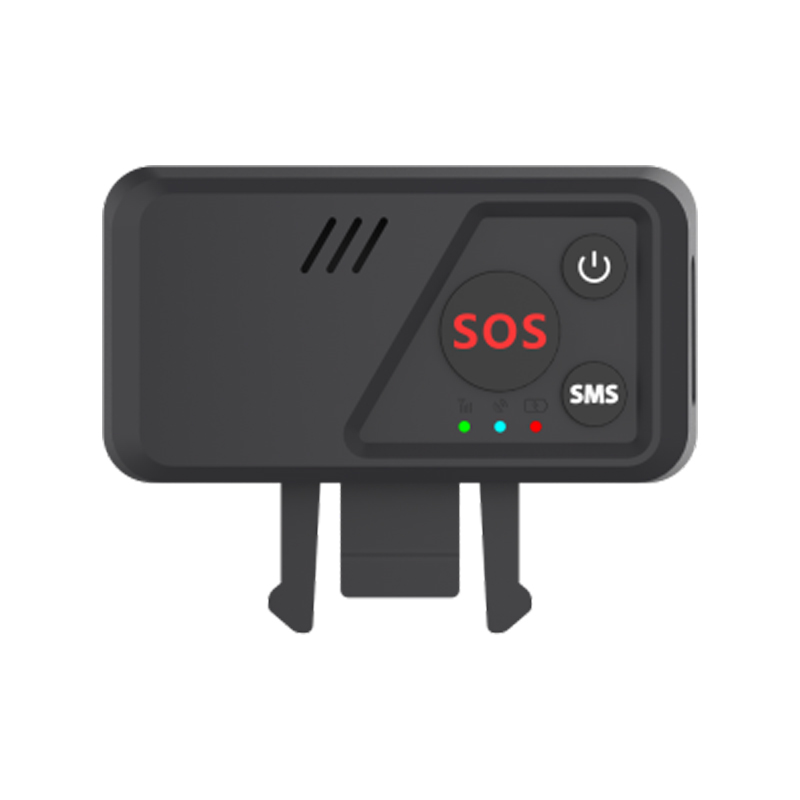

1.4.3 按键定义

注：实际按键功能可能有变。

按键图标	操作	功能定义
	短按	播报最后一条语音留言(24小时内发送的)
	长按	1.开机状态下,长按2秒关机,红色LED闪烁3次(间隔1秒)
		2.关机状态下,长按2秒开机,红色LED常亮3秒
	短按	播报当前时间及电量
	长按	1.SOS关闭状态,长按2秒开启SOS报警
		2.SOS开启状态下,长按2秒关闭SOS报警
	连按2次	上班打卡(可选)
	短按	TTS语音播报模式
	连按2次	下班打卡(可选)

1.开机

电池电压高于3.2V, 红色灯常亮3秒,正常开机

开机完成后30秒,语音提示:

      a)设备连接服务器,提示(成功连接云服务器)

      b)未插入sim卡,提示(请插入SIM卡)

      c)无信号或者SIM无效,提示(SIM卡注册失败)

      d)正在连接云服务器

2.关机

按开机键，红灯闪烁3下(1秒一闪),结束后执行关机

3.低电量

电池从高电压到低于3.3V. 语言提示(电池电量低,请及时充电)

4.低电量关机

电池电压低于3.2V，红色灯快速闪烁6下(200ms一闪),结束后设备执行关机

复位键

开关机长按20秒复位

6.TTS语音播报

  平台远程下发文字，语音播报功能

2.硬件规格参数
